オートキャッチャーHシリーズ
ラインナップ

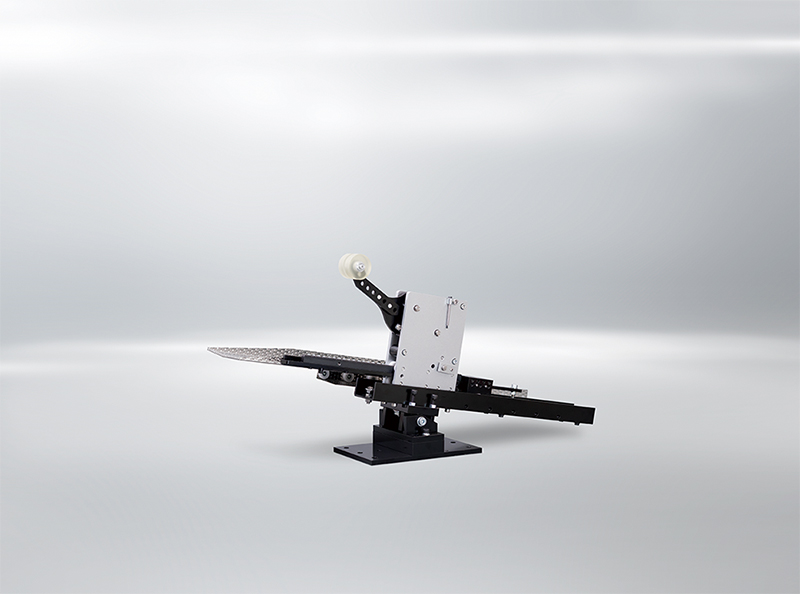

オートチャッチャー AC-200H
トレースライド量 ： 最大200mm
対応金型サイズ ： 100角程度まで
本体重量 ： 約10kg

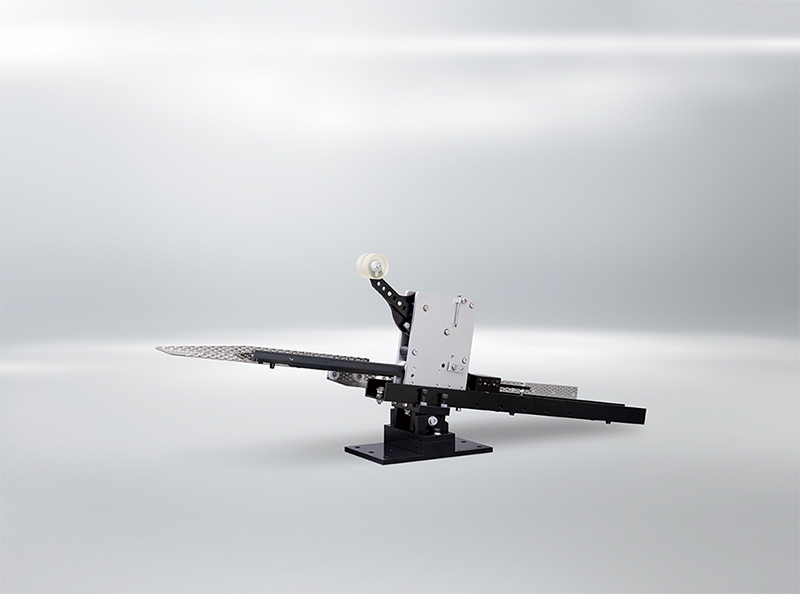

オートチャッチャー AC-300H
トレースライド量 ： 最大300mm
対応金型サイズ ： 200角程度まで
本体重量 ： 約12kg

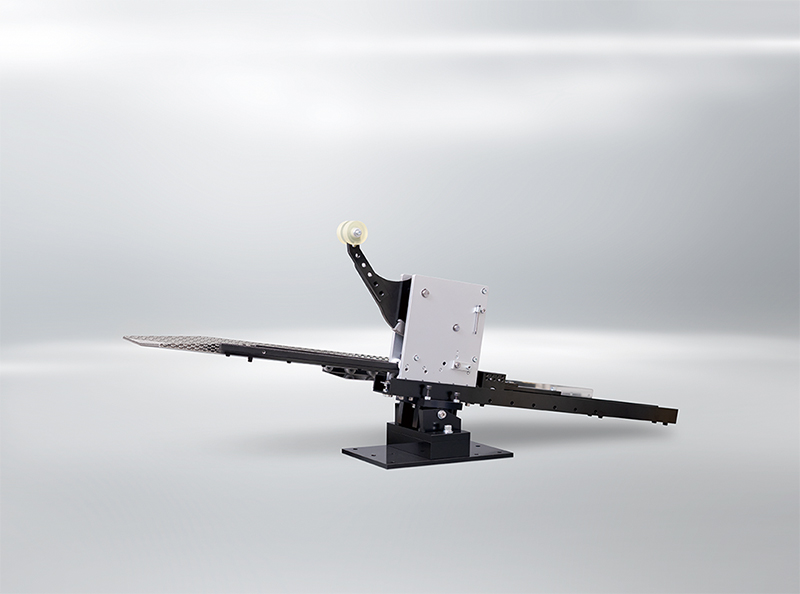

オートチャッチャー AC-400H
トレースライド量 ： 最大400mm
対応金型サイズ ： 300角程度まで
本体重量 ： 約17kg

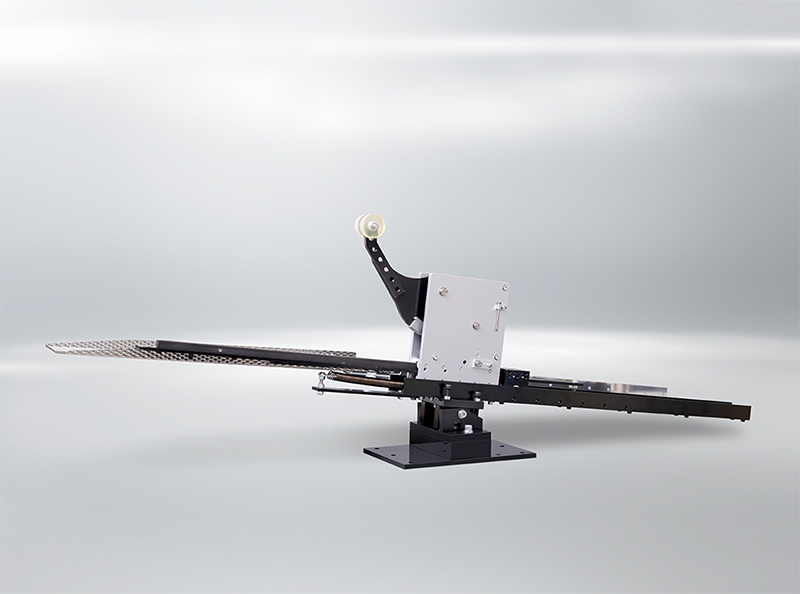

オートチャッチャー AC-500H
トレースライド量 ： 最大500mm
対応金型サイズ ： 400角程度まで
本体重量 ： 約23kg

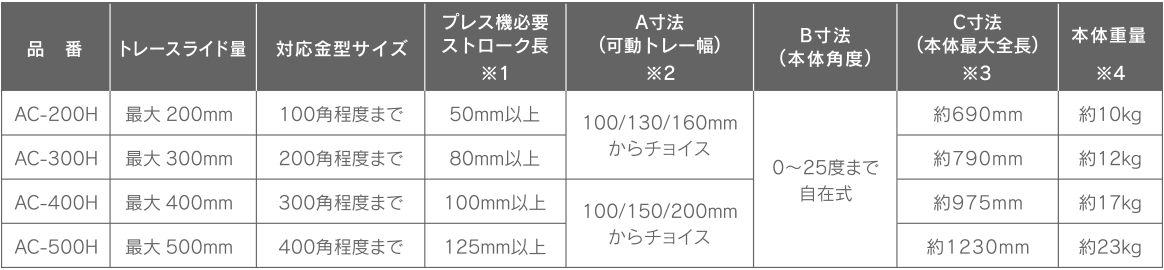

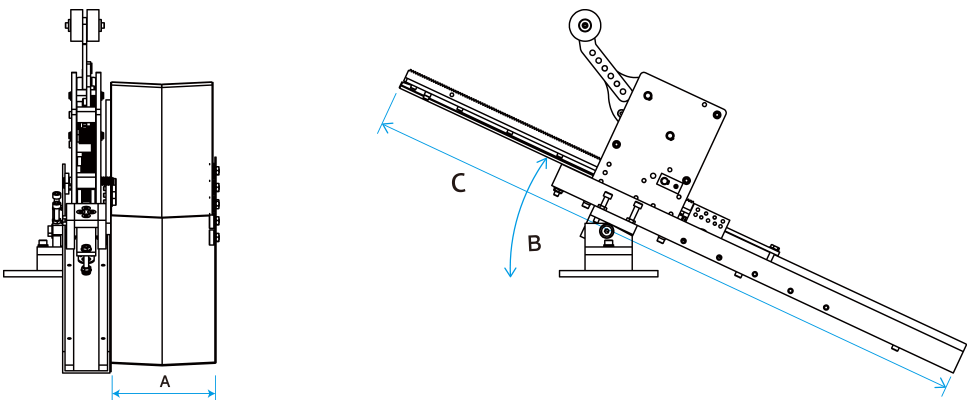

寸法・仕様
※1トレーの最大スライド量を得るのに必要な長さです。数値以下の場合はオプションがございますので、メーカーまでお問い合わせください。
※2 その他サイズは特注製作が可能です。 ※3 最大スライド時の値です。トレーは含みません。 ※4 標準機の値です。
図はAC-300Hです。仕様は予告なく変更となる場合がございますので、予めご了承ください。
オプション
オプションを使う事でさらに生産効率を高める事ができます。

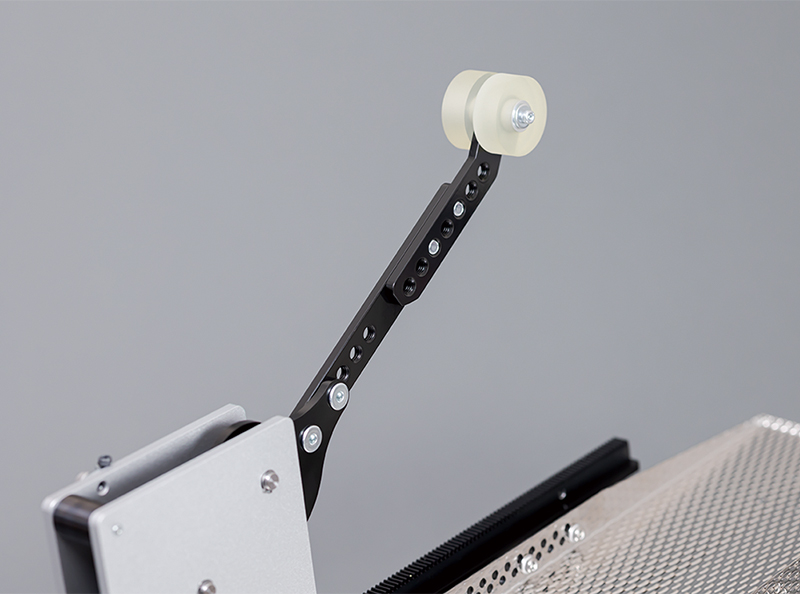

ジョイントアーム
プレス機のストローク長が高く、オートキャッチャーのローラー がラム面から離れてしまう場合にご使用ください。

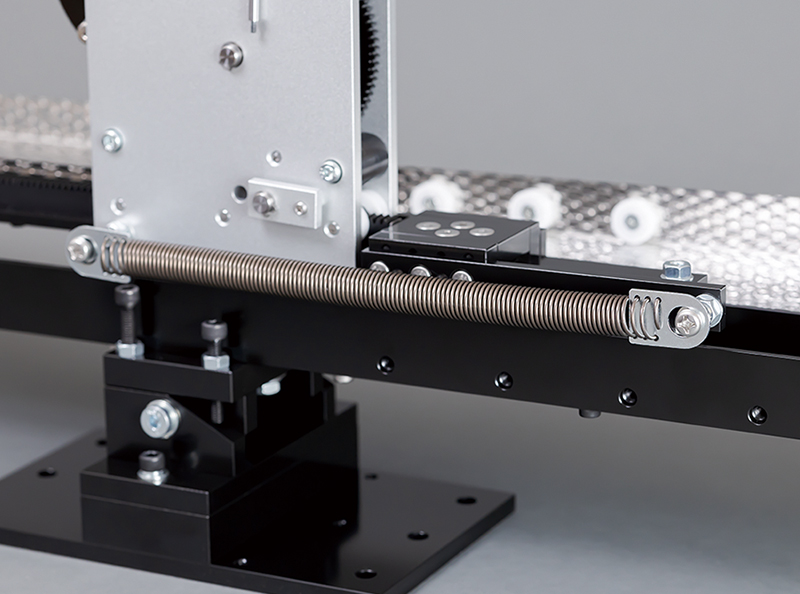

ダブルバネ
標準のバネと合わせてサイドにバネを増設します。バネの耐久性 が上がり、長期間の使用が可能となります。

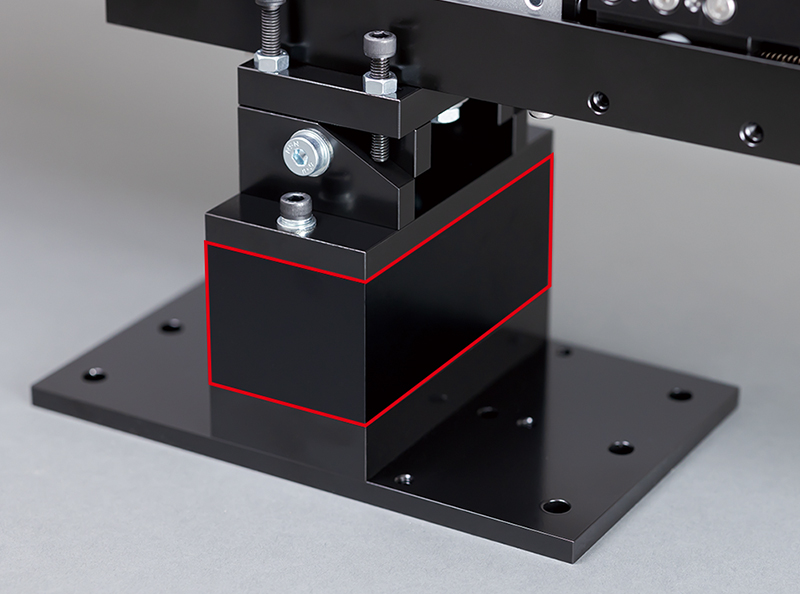

ベース延長フレーム
パスラインが高く、トレーが届かない場合にご使用ください。脱着が簡単ですので様々な金型に対応できます。

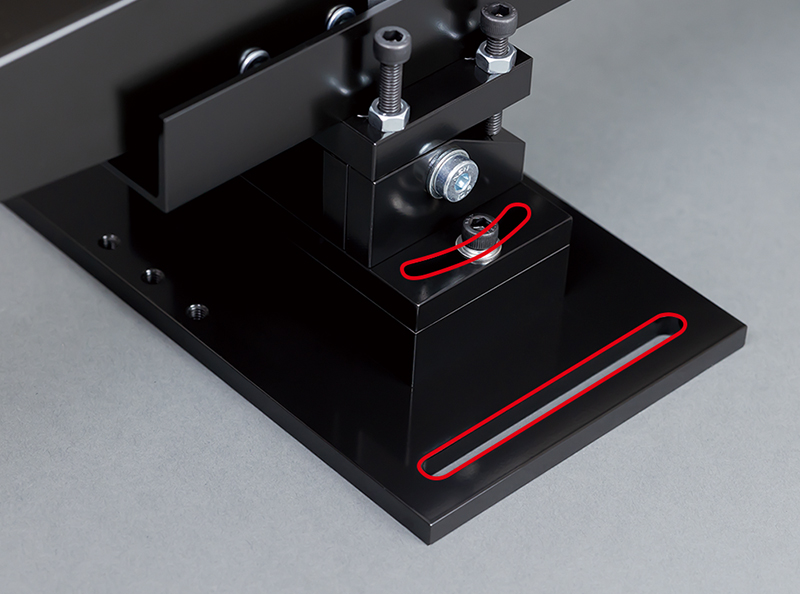

自在式回転ベース
標準はバカ穴の取付け穴を長穴に変更することで、プレス機にク ランプ後でも、微調整を容易に行なえます。

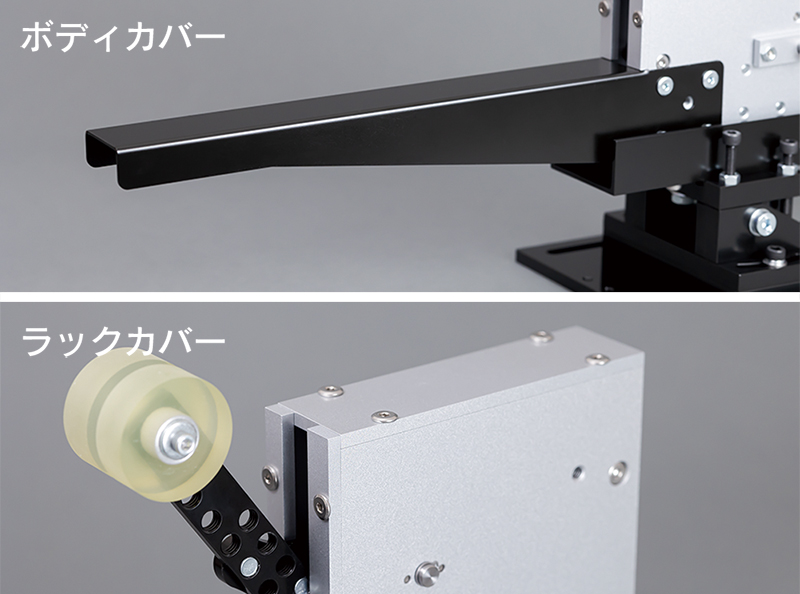

ボディカバー・ラックカバー
加工時に出たカスなどがオートキャッチャーのボディ内部に進入 するのを防ぎます。

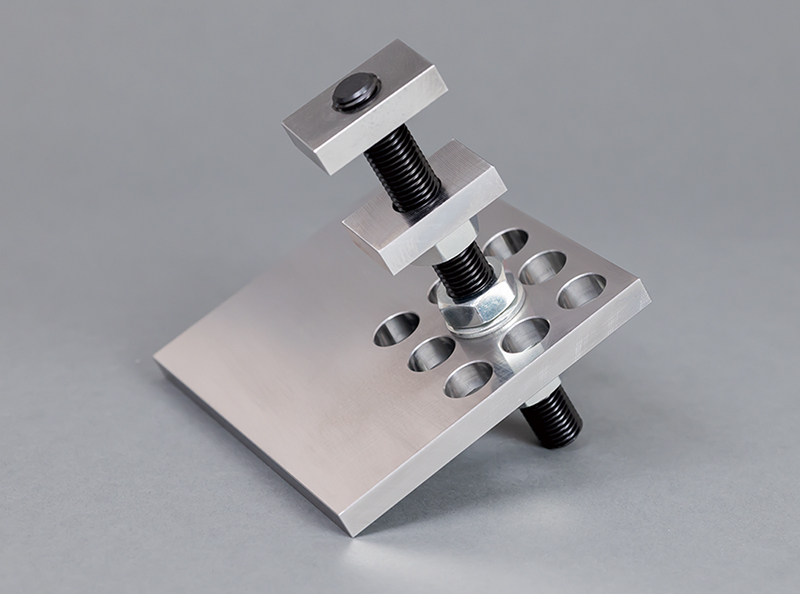

アジャスト式ラム用ブロック
プレス機のダイハイト長が高い場合にご使用ください。全ネジを 採用しているので、ダイハイト長を変更した際の調整が楽に行え ます。

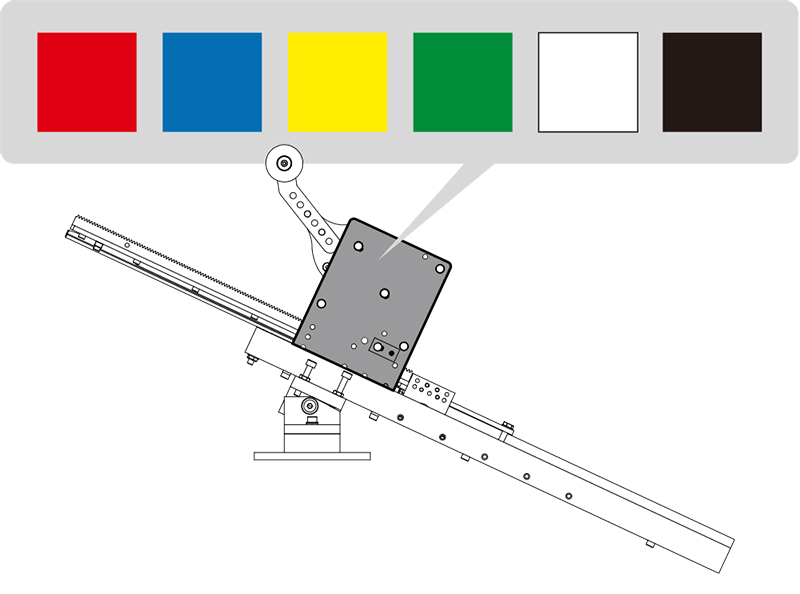

カラーバリエーション
標準はシルバーのボディの色をカスタマイズできます。代表的な ６色のカラーをご用意しております。

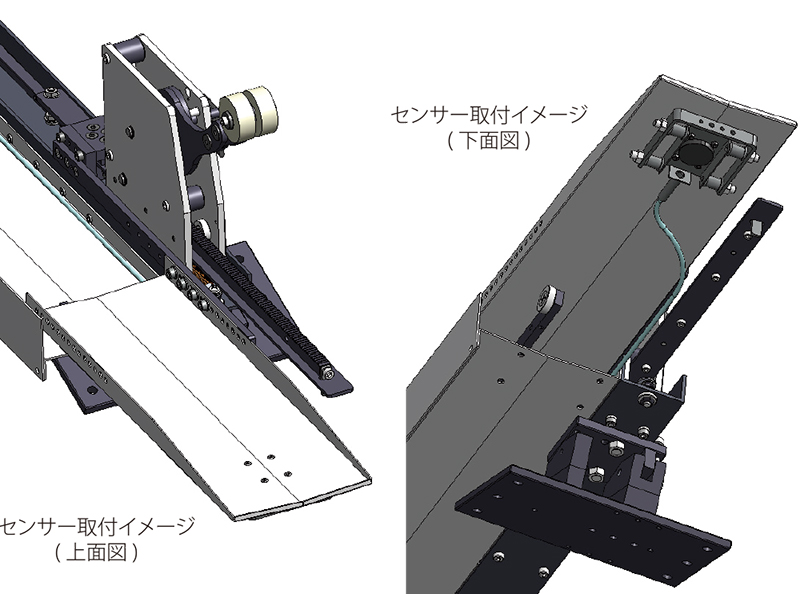

振動センサーAS-11［杉山電機システム(株)製］
加工品が落下した振動をキャッチするので自動化、無人化による
2枚打ちのリスク、オートキャッチャーのバネが切れ、加工品をキャッチ出来ない場合の2枚打ちのリスクを軽減できます。
